שלב 12

ניקוז קירות מרתף: קו ההגנה האקטיבי מפני לחץ מים ורטיבות

אחד האתגרים המרכזיים בבניית חללים תת-קרקעיים כמו מרתפים הוא ההתמודדות עם רטיבות, מי תהום ומי גשמים המחלחלים בקרקע. מים המפעילים לחץ מתמיד על קירות המרתף (לחץ הידרוסטטי) ימצאו בסופו של דבר את דרכם פנימה, גם דרך מערכות איטום מתקדמות. כדי למנוע כשל זה, מיושמת מערכת ניקוז צמוד מבנה (ניקוז היקפי), שתפקידה לקלוט את המים לפני הגעתם לקיר ולהוליך אותם בבטחה אל מחוץ לסביבת הבית.

מהו תפקידה של מערכת הניקוז ההיקפית?

מערכת הניקוז פועלת כקו הגנה אקטיבי המשלים את שכבת האיטום הפסיבית (החומרים הביטומניים השחורים המיושמים על הקיר). בעוד שהאיטום חוסם פיזית את חדירת הלחות לבטון, מערכת הניקוז משחררת את לחץ המים סביב המבנה על ידי יצירת נתיב חלופי וקל לזרימה. המערכת מונעת הצטברות מים עומדים כנגד הקירות ומוליכה אותם למטה ומשם אל מחוץ לחפירה.

רכיבי המערכת והסבר על שלבי הביצוע בשטח

על בסיס שלבי העבודה ותיעוד התהליך בשטח, המערכת מורכבת מכיסוי רב-שכבתי מוקפד המבטיח עבודה תקינה לאורך עשרות שנים:

א. איטום קירות המרתף

לפני תחילת הנחת הצינורות, קירות הבטון של המרתף עוברים תהליך איטום יסודי. כפי שניתן לראות בתמונות, הקירות מכוסים בשכבת איטום ביטומנית שחורה ועבה המגנה על הבטון עצמו מפני מגע ישיר עם לחות הקרקע.

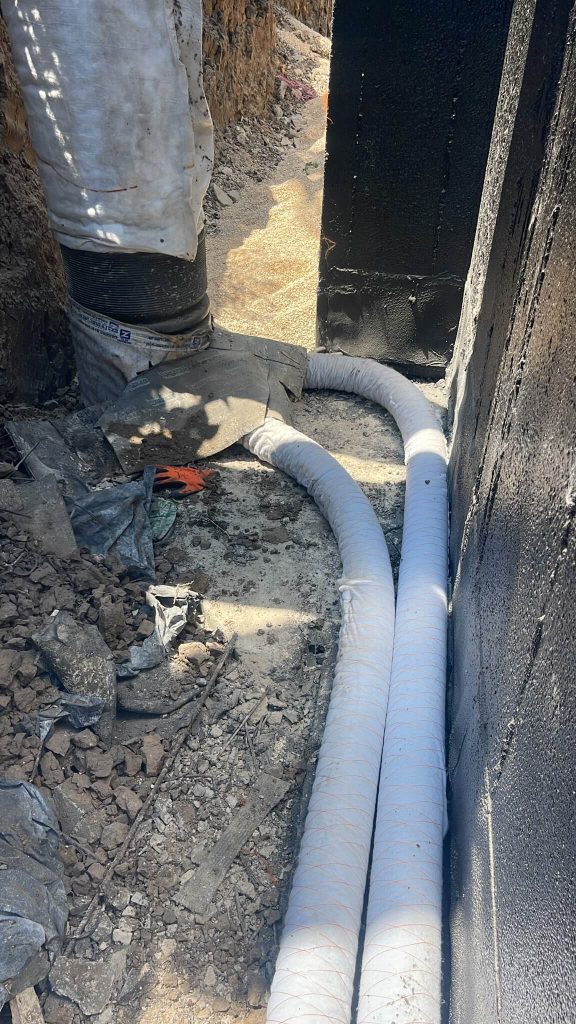

ב. הנחת צינורות ניקוז שרשוריים עטופים בבד גאוטכני

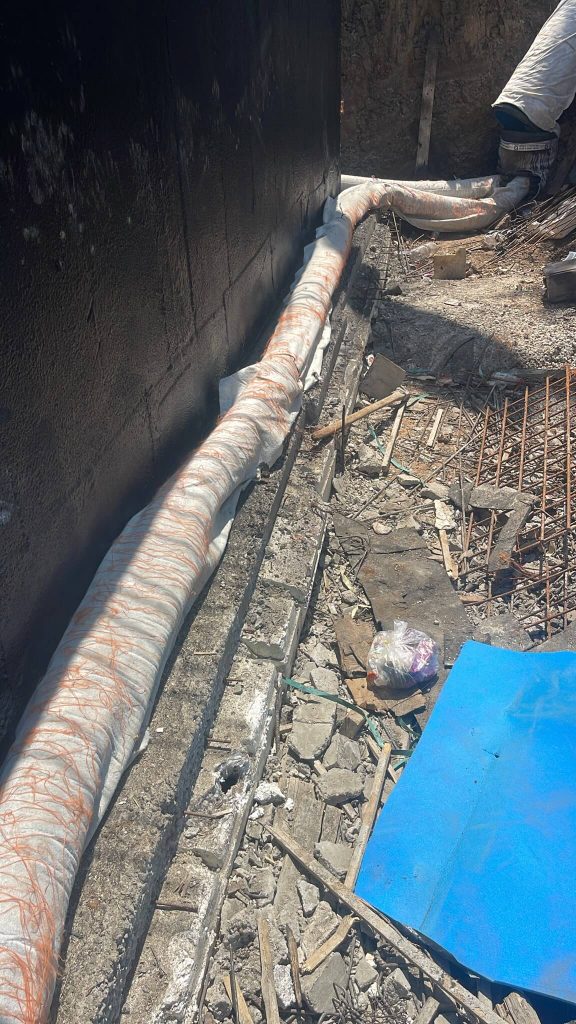

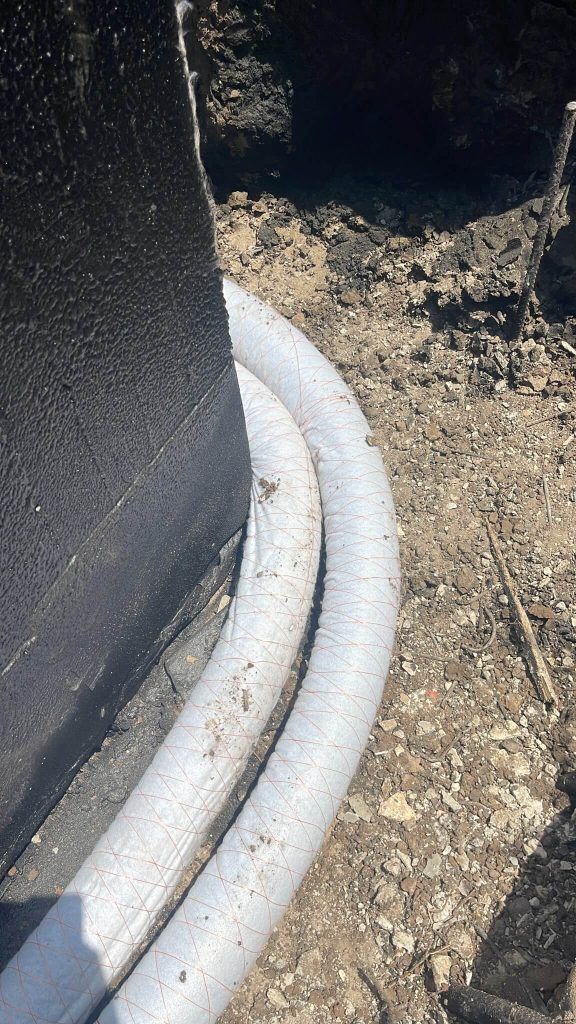

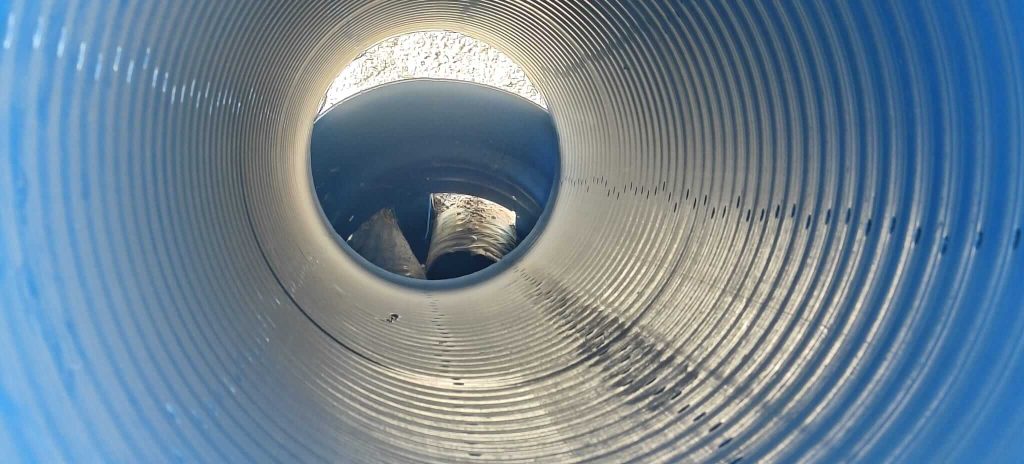

בתחתית החפירה, בצמוד ככל הניתן לעקב המבנה, מונחים צינורות ניקוז שרשוריים (לרוב מיושם צינור כפול להגברת הביטחון וספיקת המים). אלו צינורות פלסטיק גמישים ומחורצים לאורכם המאפשרים למים להיכנס לתוכם.

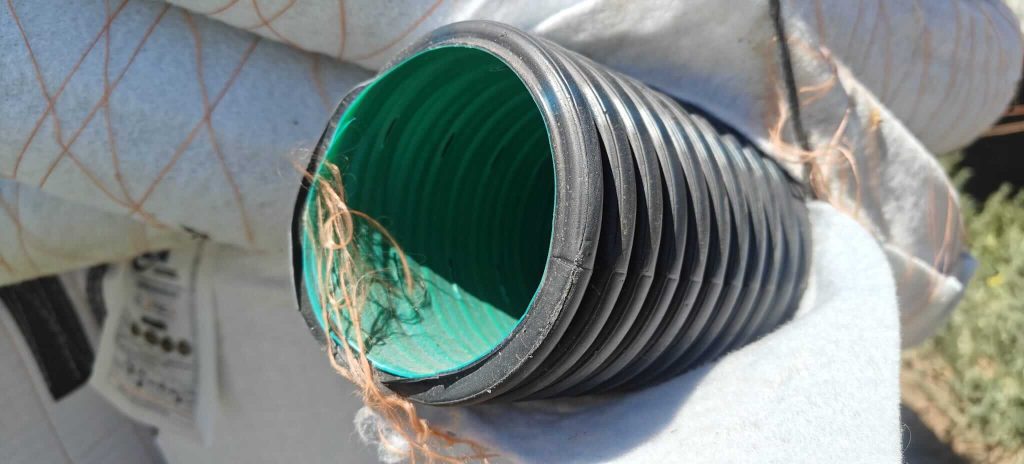

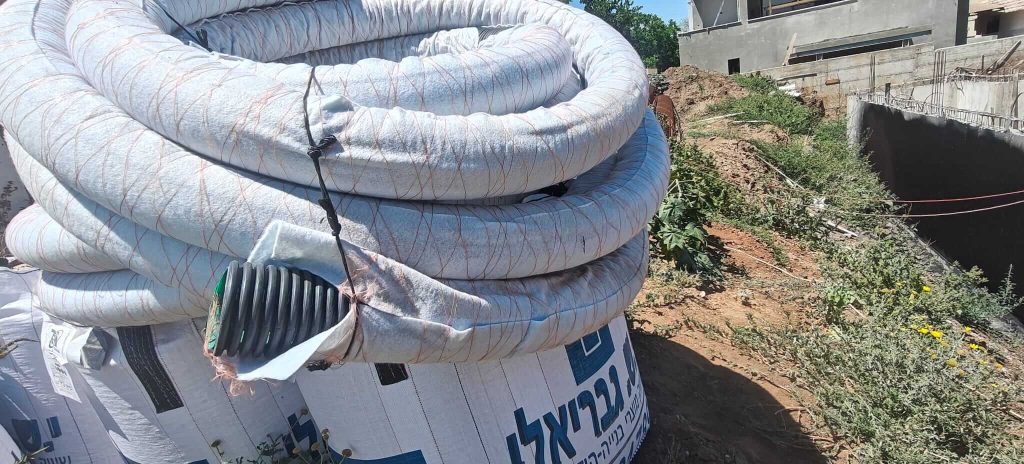

• חשיבות העטיפה (בד גאוטכני): הצינורות עטופים בבד סינטטי לבן (בד גאוטכני). בד זה מתפקד כמסנן קריטי: הוא מאפשר למים לעבור דרכו בחופשיות, אך חוסם חלקיקי אדמה, חול ובוץ. ללא הבד הגאוטכני, החריצים הקטנים בצינור השרשורי ייסתמו תוך עונות גשם בודדות, והמערכת כולה תושבת.

ג. חיבור לשוחת ביקורת ואלמנטים אנכיים

צינורות הניקוז האופקיים מונחים בשיפוע מתון ומבוקר ומחוברים אל שוחות ביקורת אנכיות (הצינור האנכי העבה העטוף הנראה בתמונה). שוחה זו מאפשרת גישה עתידית לבחינת תקינות המערכת, החדרת צינור שטיפה בלחץ במקרה של חשד לסתימה, או התקנת משאבה טבולה במידה וגובה מי התהום דורש סילוק אקטיבי.

ד. מילוי שכבת מצע מנקז (חצץ / שומשום)

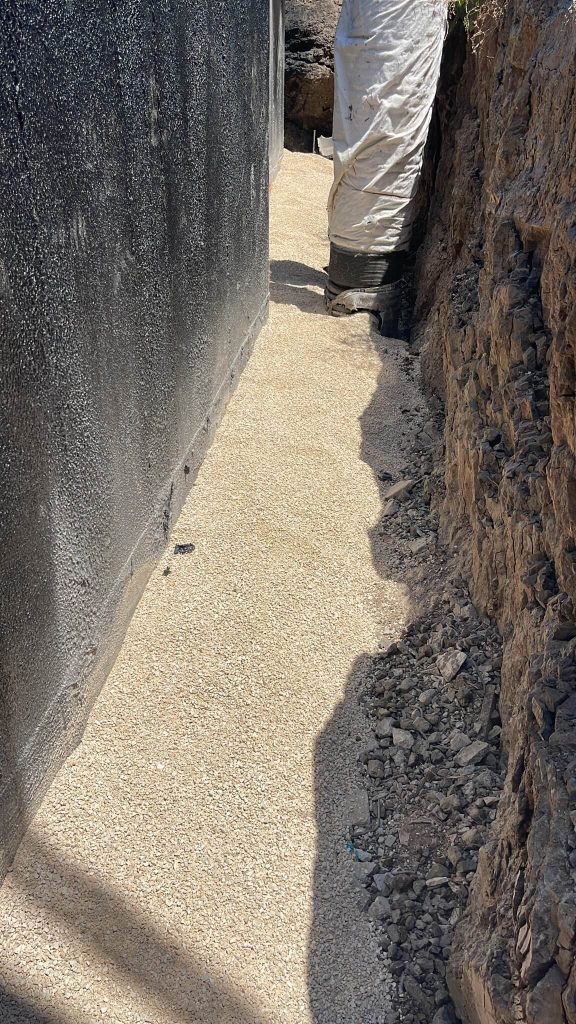

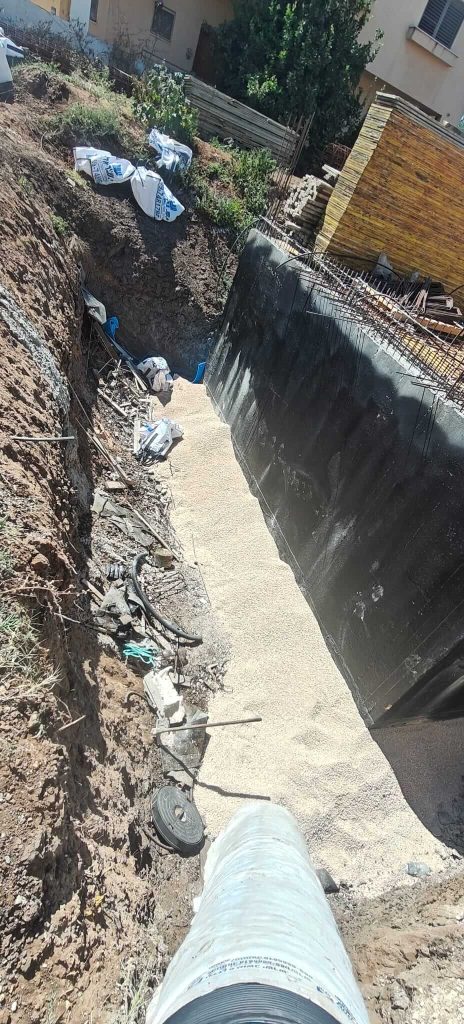

לאחר קיבוע הצינורות ובדיקת השיפועים, החפירה סביב קיר המרתף מולאה בשכבה עבה ורציפה של חצץ דק או שומשום נקי (כפי שמתועד בתמונה 3 המציגה את החפירה מלאה במצע בהיר).

החצץ מתאפיין בחללים גדולים בין הגרגירים, המעניקים לו מוליכות הידראולית גבוהה מאוד. מים המגיעים מסביבת הקרקע הטבעית אינם נתקעים, אלא מחלחלים מיד מטה דרך החצץ ישירות אל צינור הניקוז הממתין בתחתית.

ה. מילוי חוזר והשלמת הכיסוי סביב הבית

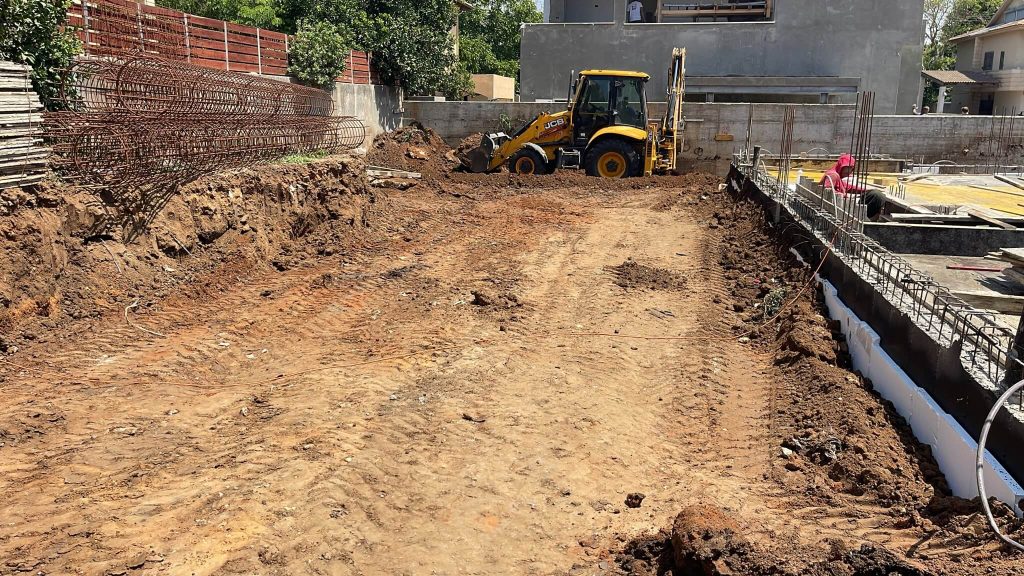

בתמונה רואים את השלב הסופי של תהליך הכיסוי: לאחר מילוי מצע החצץ המנקז מעל צינורות הניקוז, מתבצע מילוי חוזר (Backfilling) של אדמה סביב ההיקף והידוק המגרש. בשלב זה מערכת הניקוז ושכבות האיטום השחורות כבר כוסו ומוגנות לחלוטין מתחת לפני הקרקע. ניתן להבחין כי החלק העליון של קירות המרתף/יסודות בולט כעת מעל פני האדמה כשהוא מוגן בלוחות בידוד/הגנה לבנים (קלקר/קלקר מוקצף EPS), המונעים פגיעה פיזית באיטום במהלך עבודות העפר והידוק האדמה סביבו. כעת, שטח המגרש מוכן ומיושר לקראת שלבי הבנייה הבאים של שלד הקומה הראשונה.

דגשים הנדסיים קריטיים וטעויות נפוצות

כדי שמערכת הניקוז תתפקד בצורה אופטימלית ולא תגרום לנזק הפוך, יש להקפיד על הכללים הבאים:

1. שמירה על שיפועים: הצינור השרשורי חייב להיות מונח בשיפוע קבוע (לפחות 0.5% עד 1%) לכיוון שוחת הניקוז או בור הספיגה. צינור ללא שיפוע יוביל לעמידת מים ולחץ מקומי על נקודת החיבור.
2. מניעת פגיעה באיטום: במהלך שפיכת החצץ לחפירה, יש לוודא כי האבנים אינן פוגעות או פוצעות את שכבת האיטום השחורה שעל קיר הבטון.
3. נקודת קצה מוגדרת: המערכת אינה יכולה "להסתיים בשום מקום". המים חייבים להתנקז לבור ספיגה ייעודי, לבור שאיבה עם משאבה טבולה, או להיות מובלים בכוח הגרביטציה לאזור נמוך ומרוחק משטח המגרש.

סיכום ומפרט חומרים מומלץ

מערכת ניקוז צמוד מבנה היא אלמנט שאינו ניתן לתיקון פשוט לאחר סגירת הקרקע וביצוע הפיתוח סביב הבית. השקעה בחומרים איכותיים ופיקוח צמוד על שלבי הביצוע הם תעודת הביטוח ליובש ויציבות המרתף לאורך שנים.

רכיב המערכת	חומר מומלץ	תפקיד עיקרי
צינור ניקוז	צינור שרשורי מנוקב (קוטר 4" או 6") – רצוי כפול	קליטה והולכת המים המסתננים
שכבת סינון לצינור	בד גאוטכני סינטטי במשקל של 150-200 גרם למ"ר	מניעת חדירת בוץ וחול לתוך הצינור
תווך מנקז	חצץ שטוף או שומשום נקי (ללא תערובת חול)	יצירת מעבר חופשי ומהיר למים לכיוון מטה
איטום הקיר	מערכת ביטומנית משוחה או יריעות איטום תקניות	מחסום פסיבי אחרון בפני לחות ובטון המבנה
