שלב 14

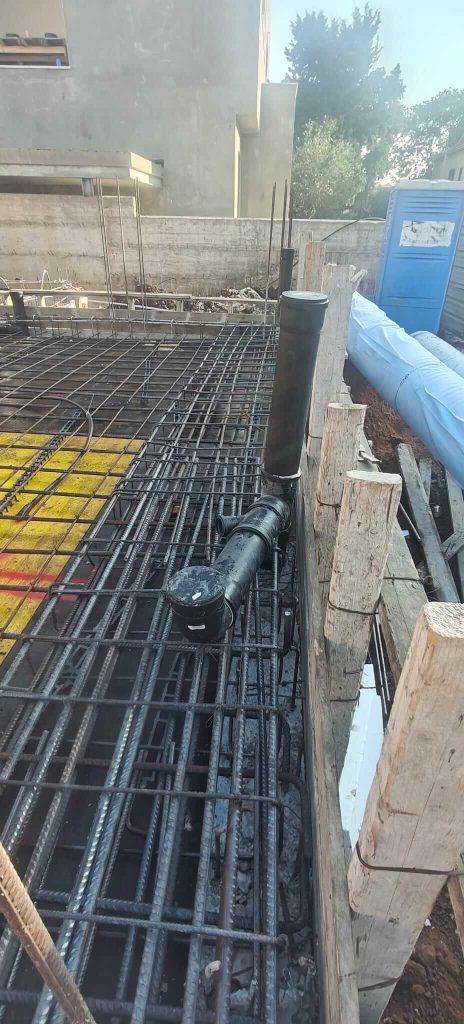

לאחר השלמת הטפסנות הבסיסית, מגיע שלב שזירת התשתיות בתוך רשת הברזל. בשלב זה עובדים במקביל קבלן השלד וקבלן החשמל כדי להבטיח שכל המערכות ייקבעו במקומן המדויק לפני יציקת הבטון.

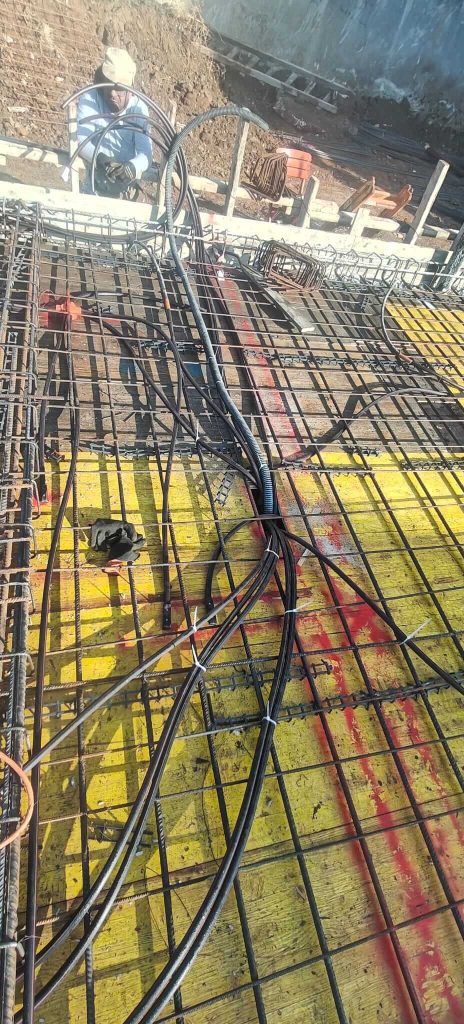

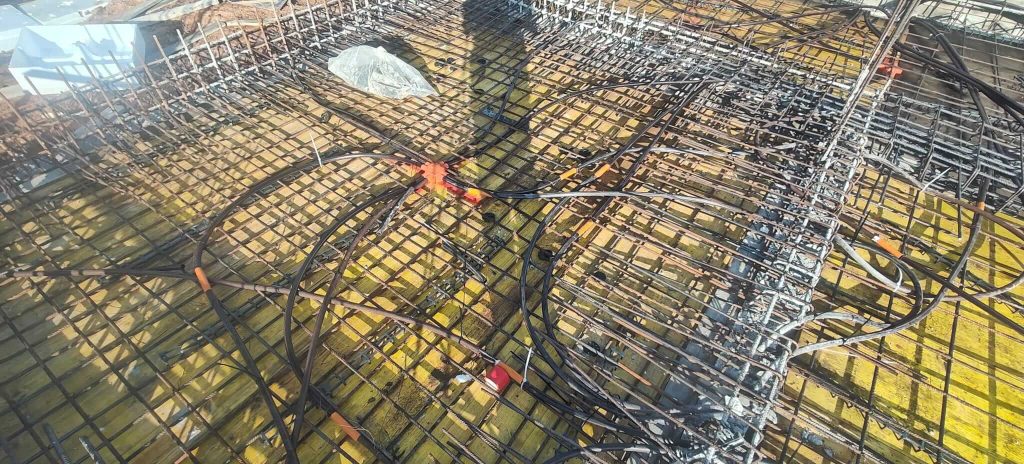

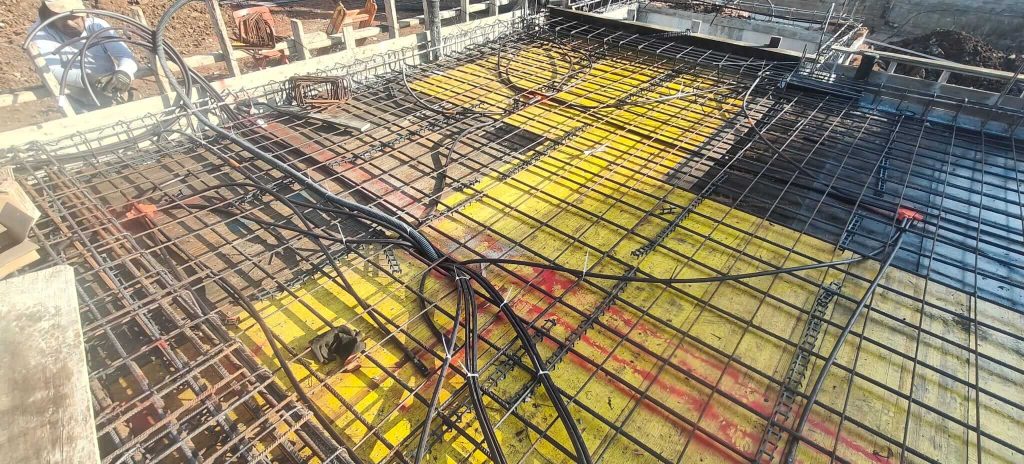

השחלת צנרת חשמל וקופסאות חיבורים (מבט על)
בתמונה ניתן לראות פריסה מקיפה של צנרת חשמל ותקשורת המשולבת בתוך זיון הברזל של התקרה:
מרכזיית קופסאות הסתעפות (קופסאות כתומות/אדומות)
- נקודות מרכזיות: הקופסאות הכתומות והאדומות המקובעות למשטח העץ משמשות כנקודות פיצול וחיבור (קופסאות מעבר/תאורה). מהן יוצאים הצינורות לכל חלקי הקומה.
- צנרת שחורה גמישה: הצינורות השחורים המפותלים מועברים בין רשתות הברזל העליונה והתחתונה. צנרת זו תכיל בהמשך את כבלי החשמל, התאורה, התקשורת וההזנות.
- קיבוע ומניעת תזוזה: הצנרת נקשרת היטב לרשת הברזל באמצעות תיל קשירה כדי למנוע ממנה לצוף, להזחזח או להישבר בזמן מזיגת הבטון והרעדתו (וויברציה).

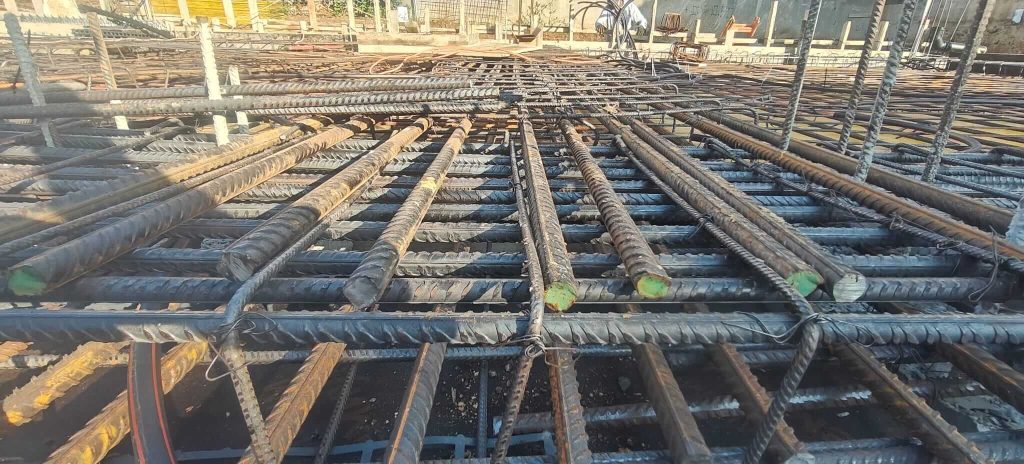

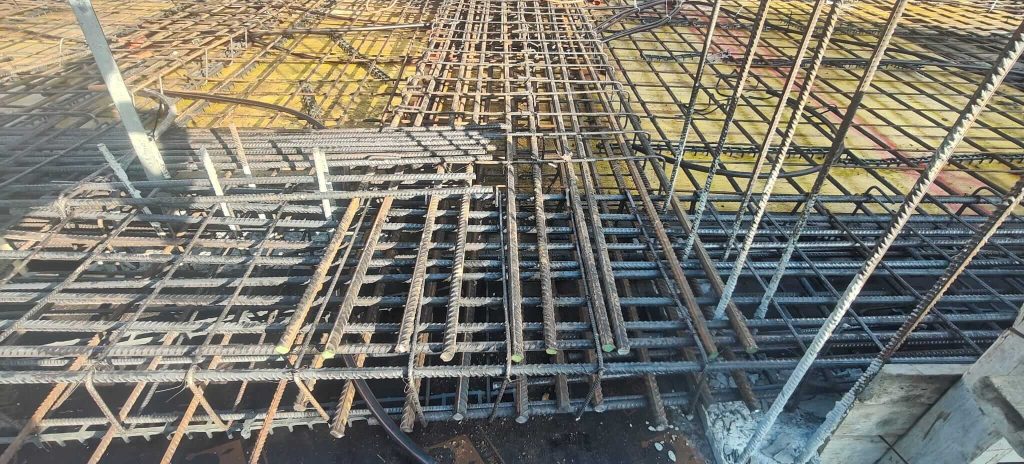

זיון ברזל כבד וקורות עומס (מבט מקרוב)
בתמונה מודגש עומק הזיון והמערך ההנדסי של מוטות הברזל באזורים הנושאים עומס רב:
שכבות ברזל ומרווחים (ספייסרים)
- רשת כפולה (שתי וערב): ניתן להבחין בבירור בשתי שכבות זיון – רשת תחתונה ורשת עליונה – המעניקות לתקרה את חוזקה הקונסטרוקטיבי.
- מוטות עבים וקורות סמויות: במרכז התמונה נראים מוטות ברזל בעלי קוטר עבה במיוחד (מסומנים בקצוות בירוק/לבן). מוטות אלה מהווים חלק מקורה סמויה או אזור חיזוק מיוחד המיועד לתמוך בעומסים נקודתיים כבדים של המבנה.
- ספייסרים (שומר מרחק): מתחת למוטות הברזל מותקנים תפסני פלסטיק/בטון (ספייסרים) המרימים את הברזל ממשטח העץ. תפקידם להבטיח שולי בטון נדרשים (כיסוי בטון) מסביב לברזל כדי למנוע חלודה וקורוזיה לאורך השנים.

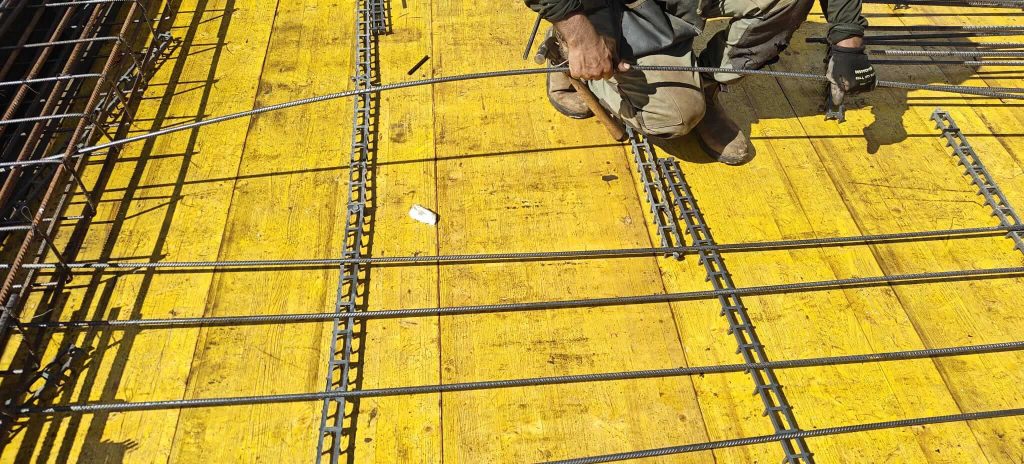

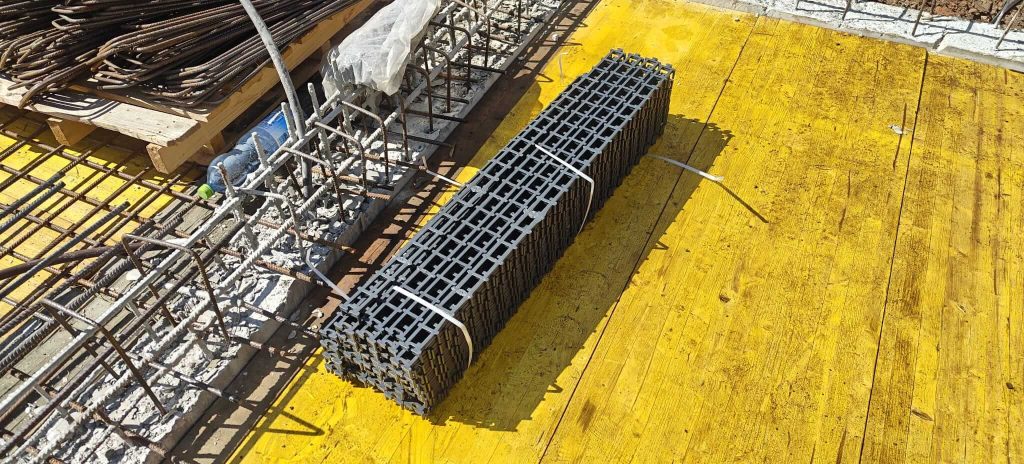

שומרי מרחק (ספייסרים) וכיסוי בטון תקני לברזל הזיון
אחד האלמנטים הקטנים אך הקריטיים ביותר לאורך חיו של המבנה הוא שמירה על "כיסוי בטון" נכון עבור הברזל. בתמונה נראית חבילה של ספייסרים מפלסטיק (ספייסרים רשת/סרגל) המונחת על גבי לוחות הטפסנות הצהובים, מוכנה לפריסה מתחת לרשתות הברזל.

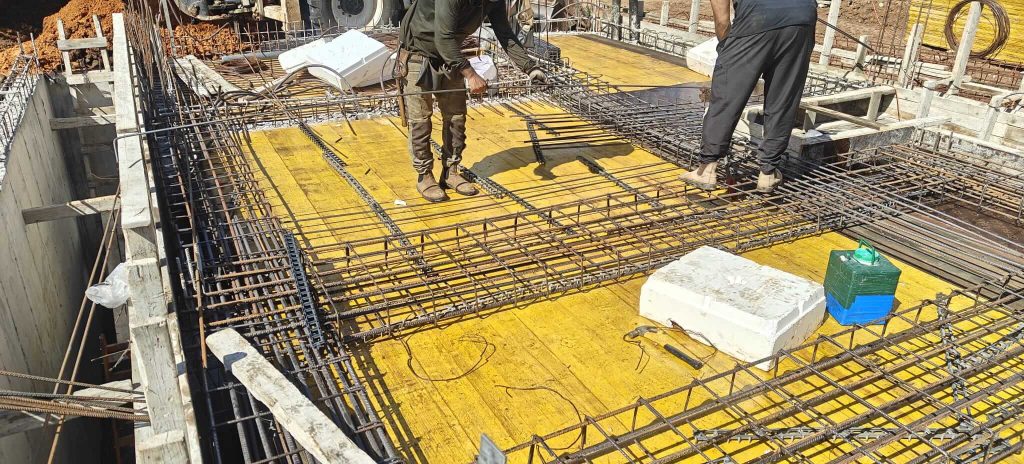

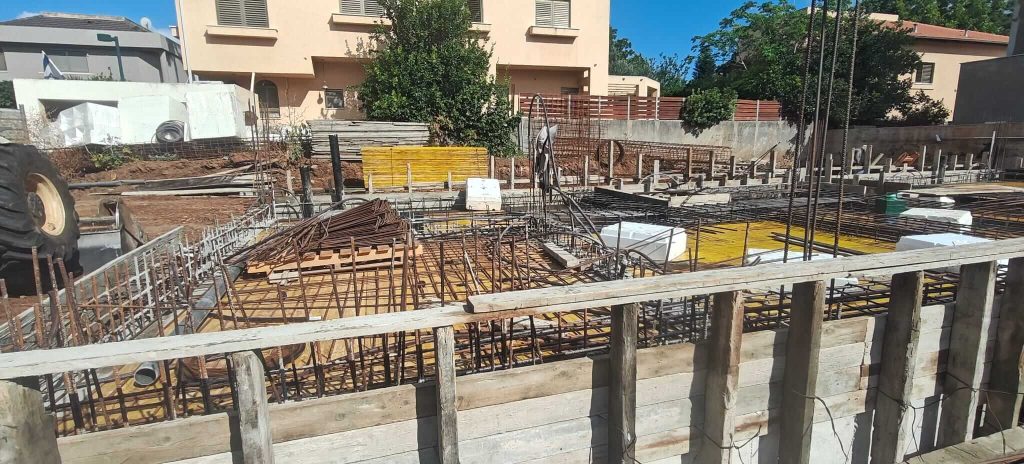

קורות קשר ועיגון ברזל
מעבר ליציקת התקרה עצמה, שלב זה דורש התייחסות הנדסית מיוחדת לפתחים גדולים כגון ויטרינת יציאה לגינה או למרפסת, לצד יציקת יסודות עומק (כלונסאות) המבטיחים את יציבות המבנה כולו.

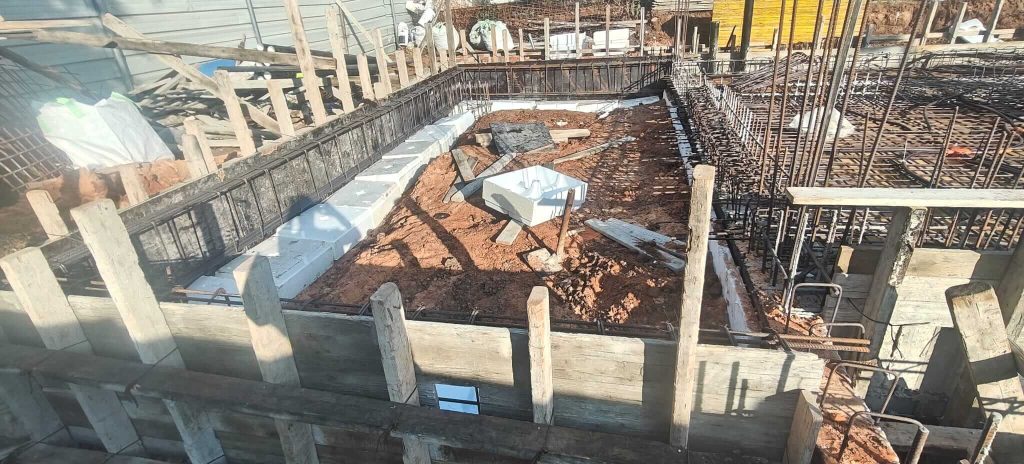

יצירת מפתח ויטרינה חיצונית וקורות היקפיות
הכנות ליצירת הפתח הרחב של הויטרינה החיצונית בחזית הבית:
תבניות טפסנות ובידוד תרמי בפתחים
- טפסנות קורות יסוד/סף: תבניות העץ ההיקפיות מגדירות את הקורה שתהווה את הסף התחתון של הויטרינה. קורה זו חייבת להיות מפולסת לחלוטין לקבלת מסגרת האלומיניום בעתיד.
- לוחות בידוד (קלקר/XPS): שורת לוחות הבידוד הלבנים המורכבים בדופן מיועדת למנוע גשר תרמי בנקודת החיבור שבין פנים הבית לחוץ.
- ארגז הברזל וההכנה לניקוז: זיון הברזל הצפוף בתוך התבניות נועד לשאת את עומס הוויטרינה, תוך השארת מרווח מתוכנן להתקנת ניקוז נסתר למים בחיבור שבין הפנים לחוץ.
חיזוק הנדסי כבד לאזור הויטרינה
פתח רחב בקיר חיצוני (כמו ויטרינה) ביטל למעשה קיר נושא, ולכן העומס של התקרה מעליו מתרכז לקורה מעבירת עומסים:

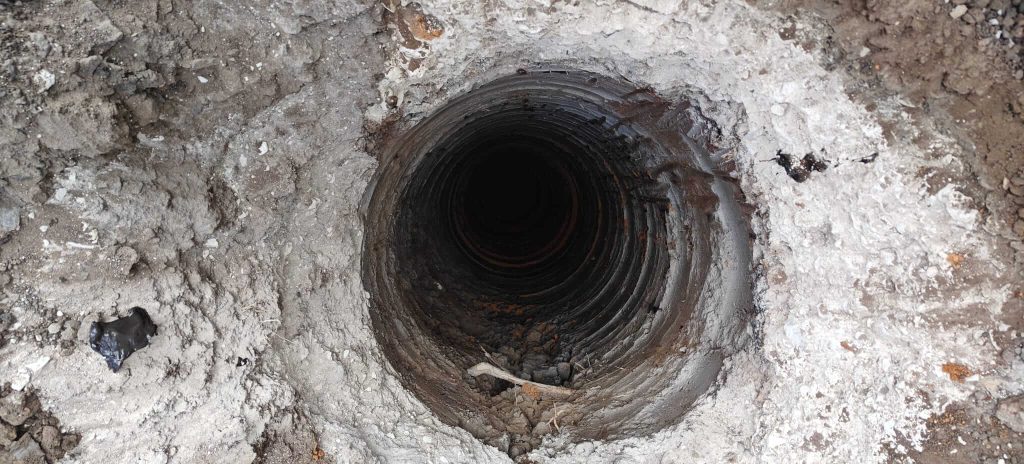

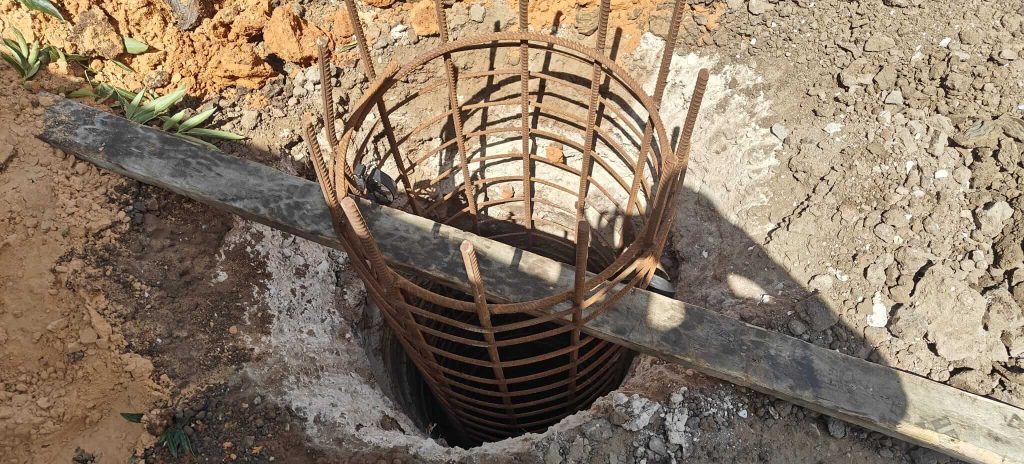

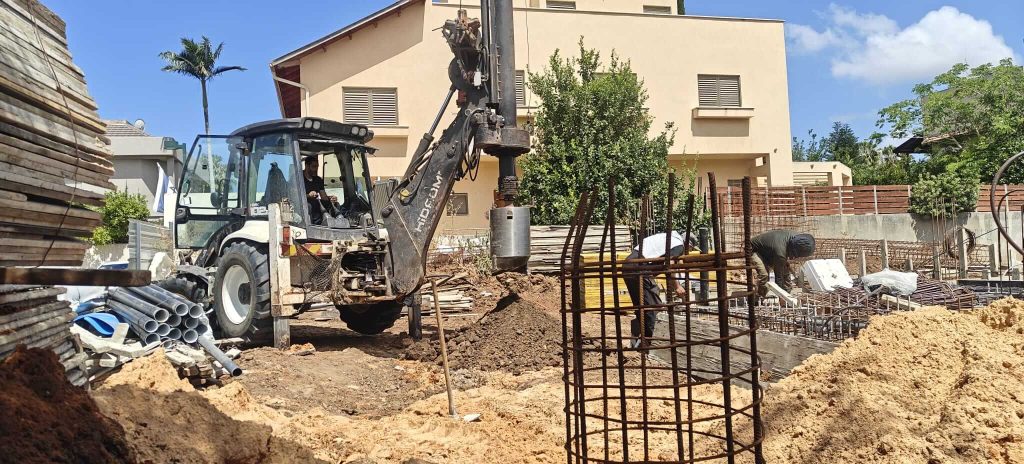

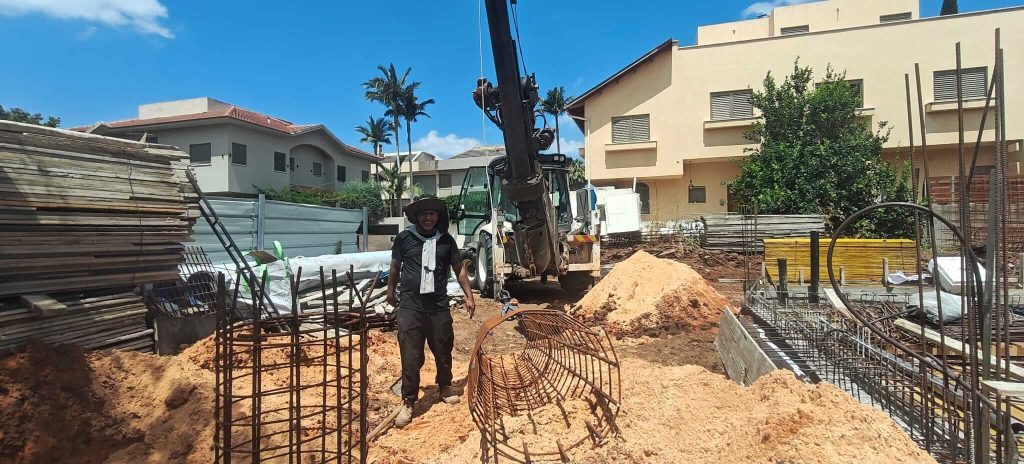

קידוח וביסוס כלונסאות (יסודות עומק)
