רגע לפני היציקה – זיון הברזל ברצפת המרתף

לאחר סיום עבודות החפירה, יציקת הבטון הרזה וביצוע מערכת האיטום התת-קרקעית, מגיע אחד השלבים המורכבים והחשובים ביותר בשלד הבית: שלב הנחת זיון הברזל ברצפת המרתף.

במדריך זה נסביר בצורה פשוטה ועניינית מה קורה בשלב זה, מדוע הברזל קריטי ליציבות המבנה, ועל אילו דגשים אסור לכם להתפשר כבונים.

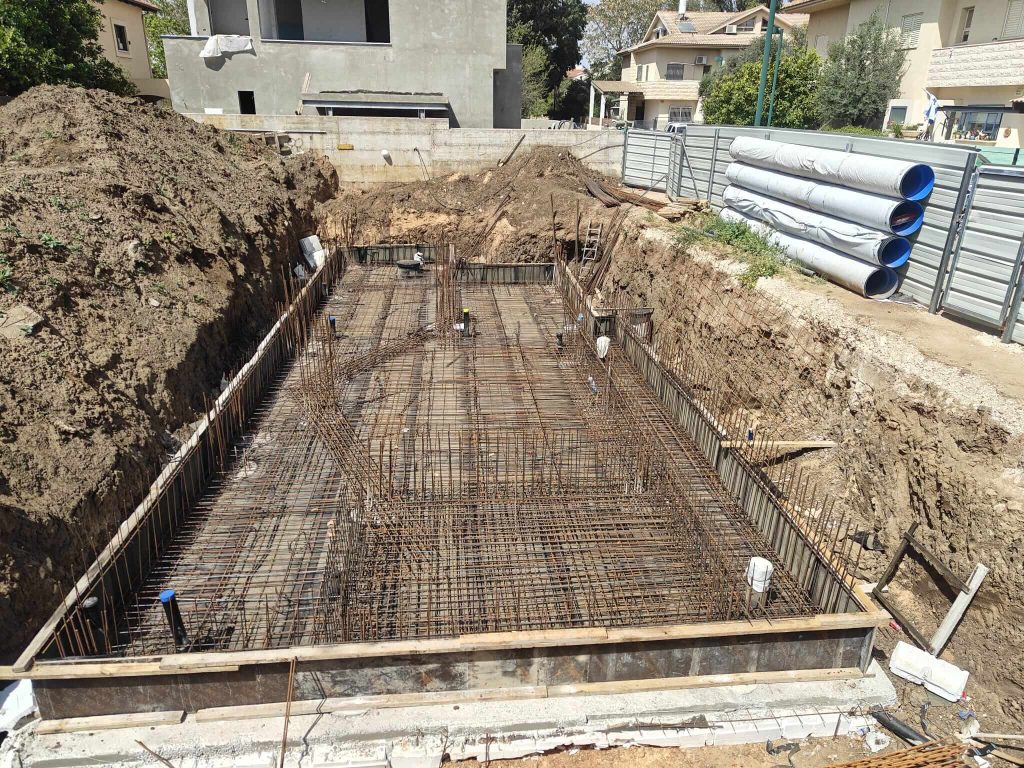

בתמונה ניתן לראות רשת פלדה צפופה

מדוע נדרש ברזל ברצפת המרתף?

בטון ופלדה (ברזל בניין) הם שותפים מושלמים, כאשר כל אחד מהם תורם תכונה מכנית אחרת למבנה:

• הבטון מצטיין בעמידות גבוהה בפני כוחות לחיצה המשקל שפועל עליו מלמעלה
• הברזל מצטיין בעמידות בפני כוחות מתיחה וגזירה כוחות הנגרמים מתזוזות קרקע, לחצי מים תת-קרקעיים ורעידות אדמה.

רצפת המרתף (שלעיתים קרובות מתוכננת כרפסודה – יסוד רציף) סופגת לחצים אדירים מכיוון הקרקע כלפי מעלה וממשקל הבית כלפי מטה. שילוב הברזל בתוך הבטון יוצר "בטון מזוין" המסוגל לעמוד בכל הלחצים הללו מבלי להיסדק או לקרוס.

חשיבות השימוש במרחיקים (שמרטפים) ושמירה על שכבת הכיסוי

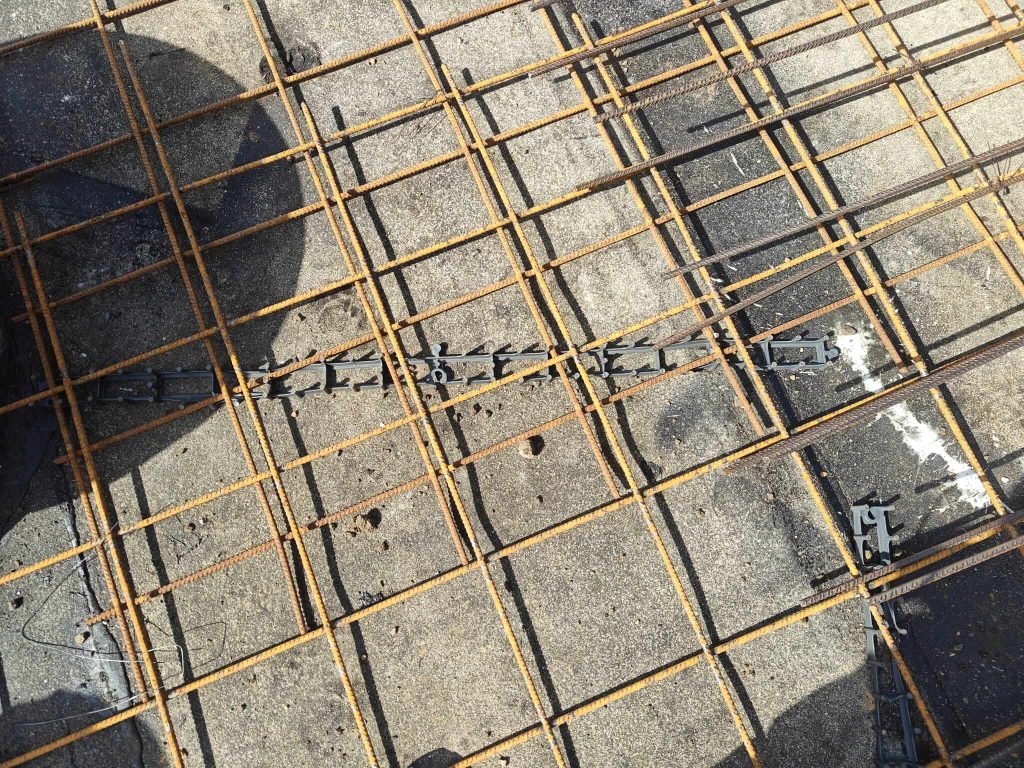

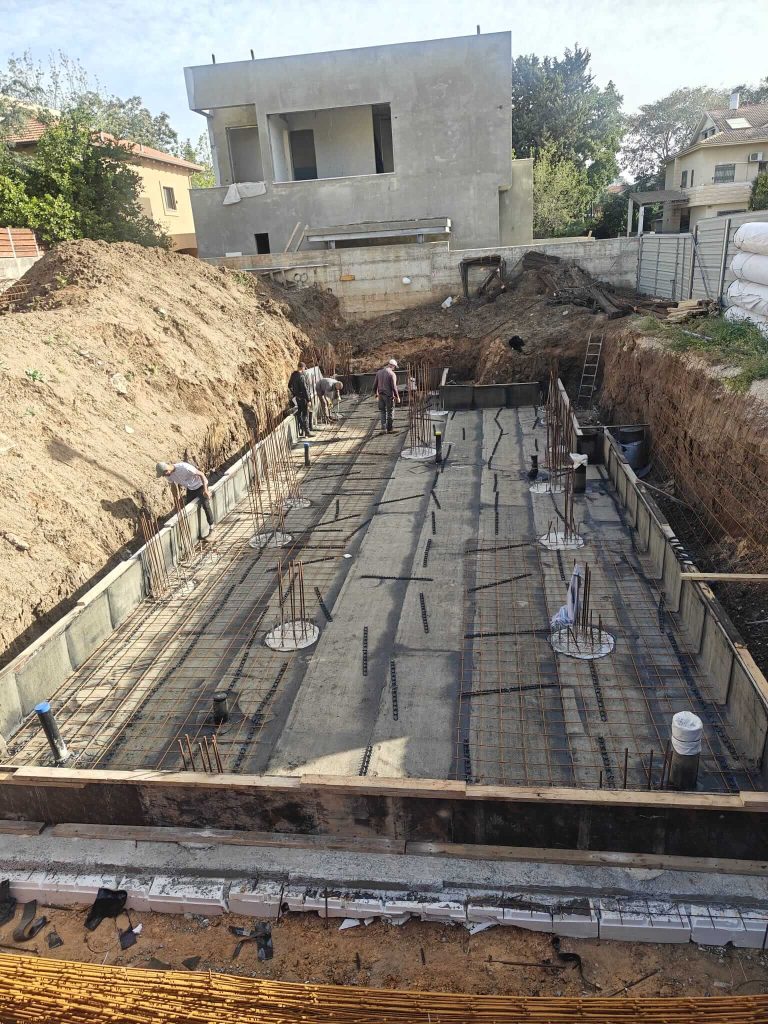

אחד הדגשים החשובים ביותר בשלב זה הוא מניעת מגע ישיר בין ברזל הזיון לבין שכבת האיטום או האדמה שמתחתיו. לשם כך משתמשים במרחיקים (המכונים בענף "שמרטפים") – תושבות מיוחדות מפלסטיק או מבטון המונחות מתחת לרשתות הברזל.

למה המרחיקים קריטיים?

1. יצירת שכבת כיסוי בטון: כדי שהברזל יהיה מוגן ויעבוד בצורה הנדסית נכונה, הבטון המגושם חייב לעטוף אותו מכל כיוון. המרחיקים יוצרים מרווח קבוע (לרוב כ-5 ס"מ) המבטיח שהבטון יזרום אל מתחת לברזל בזמן היציקה.
2. הגנה מפני קורוזיה (חלודה): אם מוט ברזל ייגע ישירות ברצפה או יישאר חשוף ללא כיסוי בטון מספק, הוא יספוג לחות, יחליד ויתנפח לאורך השנים. תהליך זה מחליש את המבנה באופן בלתי הפיך ועלול לפגוע באיטום המרתף.
3. שמירה על שלמות האיטום: המרחיקים מונעים מהקצוות החדים של הברזל לפצוע או לקרוע את יריעות האיטום שנפרסו קודם לכן.

דגשים מרכזיים נוספים שחשוב להכיר בשלב זה

מעבר לפריסת הברזל והמרחיקים, ישנם מספר נושאים קריטיים שמתבצעים במקביל ודורשים מעקב צמוד:

1. קוצים להמשכיות הקירות (קוצי קשירה)

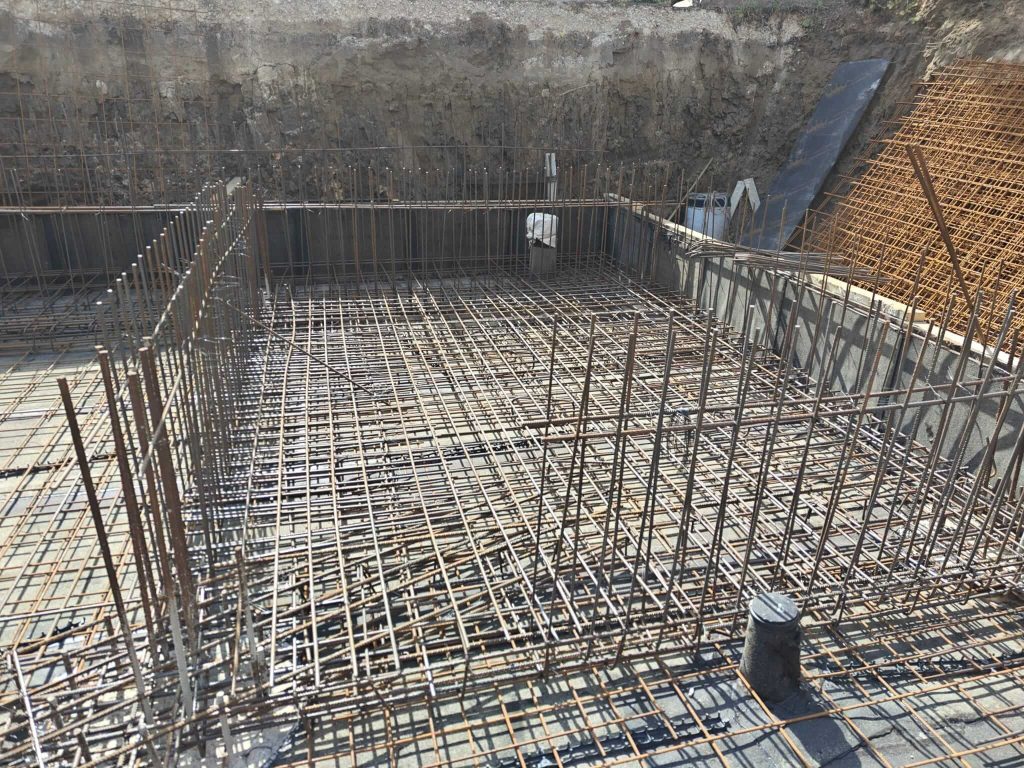

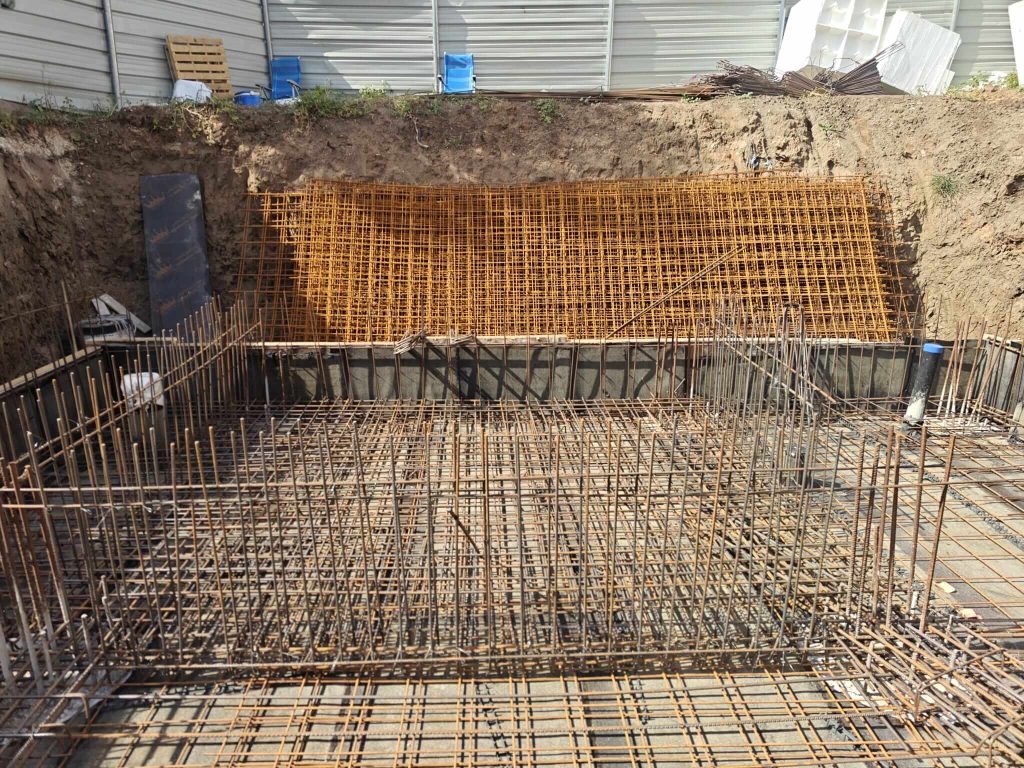

בתמונה ניתן לראות בהיקף ובמרכז תשתית הברזל מוטות ברזל רבים מכופפים כלפי מעלה בצורה אנכית. מוטות אלו נקראים "קוצים". תפקידם הוא לקשור את רצפת המרתף לקירות המרתף שייצקו בשלב הבא, ובכך להבטיח שהמרתף כולו יהפוך ליחידה מונוליטית (אחידה) וחזקה אחת.

• הכנת תשתיות אינסטלציה, חשמל וניקוז

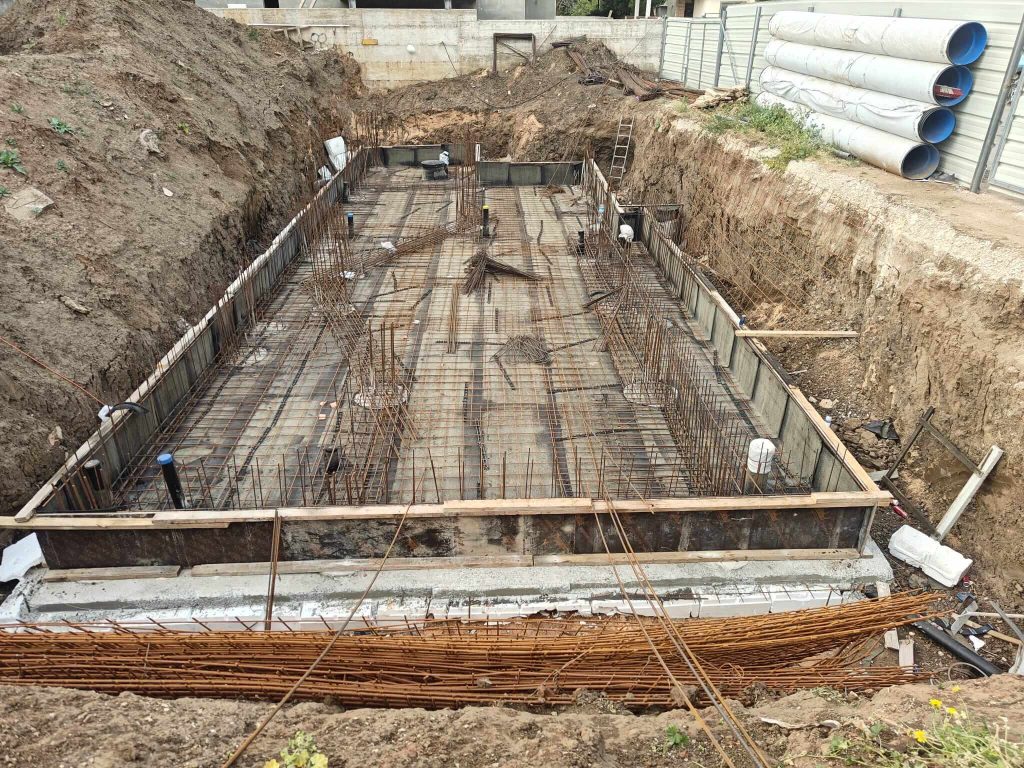

לפני שיוצקים את הבטון, זהו חלון ההזדמנויות האחרון להעביר את צינורות המעבר ואת מערכות הניקוז והביוב שיעברו מתחת לבית. הצינורות מקובעים ומאובטחים היטב לרשתות הברזל (וניתן להבחין בהם בתמונה עם פקקי הגנה צבעוניים) כדי שלא יזוזו ממקומם במהלך זרימת הבטון הסמיך.

• הארקת יסוד

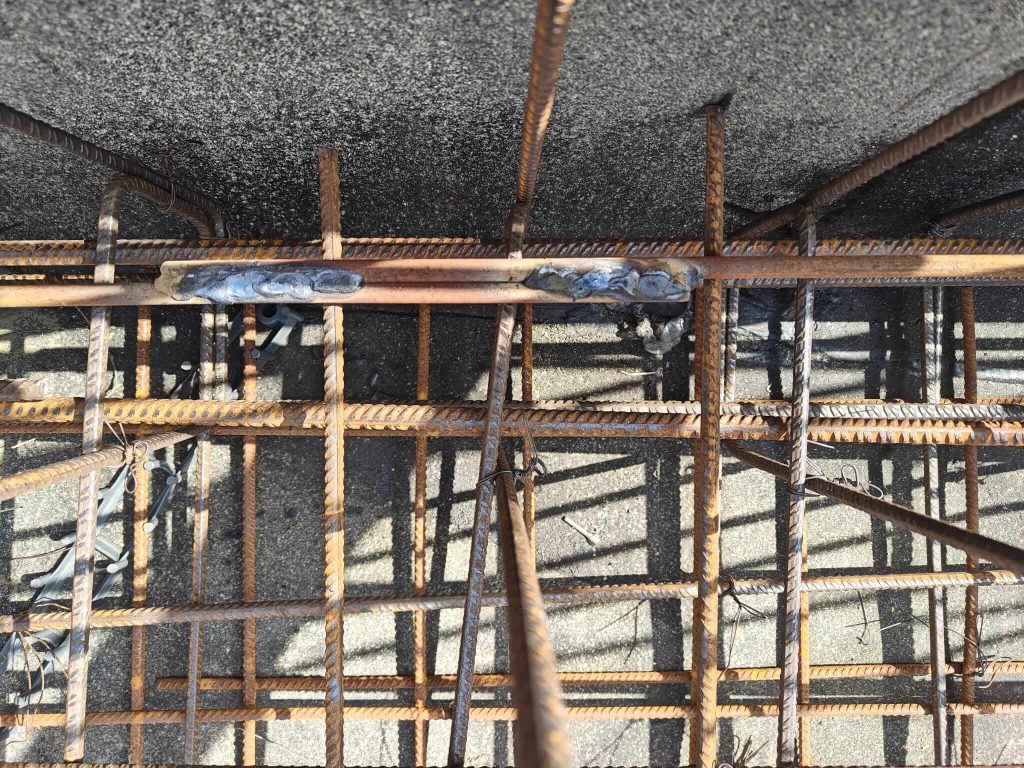

זהו השלב שבו קבלן החשמל מחבר פס פלדה מגולוון אל רשת הברזלים של הרצפה (ברזל לא מצולע). הארקה זו מחוברת ליסודות הבית והיא מהווה את מערכת ההגנה החשמלית הבסיסית והחשובה ביותר של המבנה כולו מפני התחשמלות.

סיכום לקראת אישור המהנדס

שלב הברזל הוא השלב המכין האחרון. עם סיום עבודת קשירת הברזל, חובה לזמן את מהנדס קונסטרוקציית השלד של הפרויקט לבדיקה באתר. המהנדס יוודא שהקבלן עבד במדויק לפי תוכניות הקונסטרוקציה – כולל קוטר המוטות, המרווחים ביניהם, מיקום הקוצים ופריסת המרחיקים.

רק לאחר קבלת אישור חתום בכתב מהמהנדס, ניתן יהיה להתקדם בביטחון לשלב יציקת הבטון של רצפת המרתף.
